Как измерить длину, высоту и площадь рекордного объекта: методика и протокол

Геометрический рекорд подтверждает не впечатление, а измеряемый объект

Когда заявленный результат связан с размером сооружения, композиции, полотна или иной конструкции, главный вопрос — не «насколько объект большой», а как измерить рекордный объект так, чтобы другой специалист получил сопоставимый результат. Для рекордов России до начала работ необходимо определить границы объекта, единицу измерения, метод и допустимую погрешность.

Длина, высота и площадь требуют разных способов контроля. Нельзя складывать случайные замеры, а затем выбирать самый выгодный: методика должна быть описана заранее, а первичные показания — сохранены вместе с протоколом.

Размер объекта становится доказательством только тогда, когда понятны его границы, точки измерения и путь от каждого первичного замера к итоговой цифре.

Что именно измеряют

Сначала в формулировке номинации разделяют объект и показатель. Для длины определяют линию измерения: по прямой, по оси, по внешнему контуру или по рабочей траектории. Для высоты фиксируют нижнюю и верхнюю точки, положение объекта и основание, от которого ведётся отсчёт. Для площади заранее решают, включаются ли отверстия, выступы, декоративные элементы и промежутки.

Эти условия записывают в формулировке номинации и регламенте. Если границы уточняют после попытки, результат может оказаться несопоставимым с заявленным показателем.

Как выбрать метод и инструмент

Инструмент подбирают по геометрии, диапазону и нужной точности. Рулетка подходит для прямых коротких отрезков; лазерный дальномер — для удалённых точек при контроле положения прибора; измерительное колесо — для протяжённой траектории по поверхности. Площадь сложного контура иногда рассчитывают по разбивке на простые фигуры, но только если такое разбиение и исходные размеры заранее описаны.

До старта фиксируют модель прибора, его разрешение, способ установки и лицо, которое снимает показания. О том, почему состояние оборудования и точность важнее названия прибора, подробно сказано в статье о приборах, поверке и калибровке.

Что зафиксировать до измерения

• контур или крайние точки объекта;
• единицу измерения и правило округления;
• способ установки объекта и прибора;
• количество замеров и порядок их повторения;
• допустимые условия: поверхность, температура, доступ к точкам;
• ответственных за измерение, наблюдение и протокол.

Для сложного объекта полезна схема с обозначением точек, но схема не заменяет фактических показаний. Её задача — дать проверяющему возможность понять, где именно снималась каждая величина.

Как провести замер без подмены результата

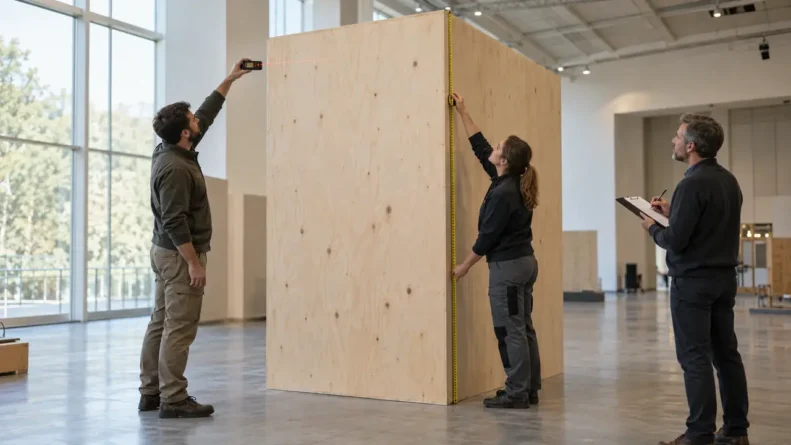

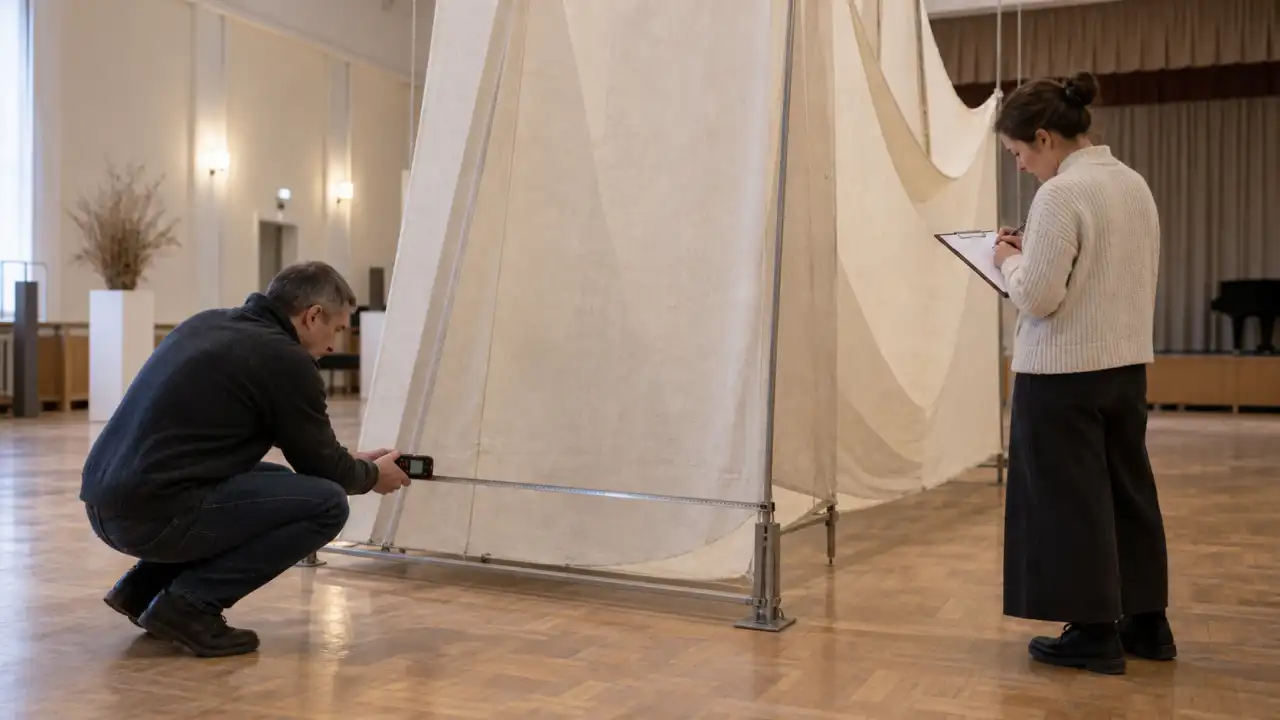

Измерение проводят после того, как объект завершён и его состояние зафиксировано. Видеозапись должна показать общий вид, привязку инструмента к контрольным точкам и считывание результата; крупный кадр показания без связи с объектом недостаточен. Если методика предусматривает повторные замеры, в протокол вносят все результаты, а не только один удобный.

При вычислении площади сохраняют исходные длины, формулу и промежуточные вычисления. При необходимости расчёт проверяет независимый специалист. Общий принцип того, как измеряются рекорды, — отделить измеряемый факт от его последующей интерпретации.

Какие доказательства приложить

• утверждённую формулировку показателя и схему точек;
• протокол с датой, временем, единицами и всеми замерами;
• фото и исходное видео измерительного процесса;
• сведения об инструменте и его состоянии;
• расчёт площади или сводную таблицу, если она применяется;
• свидетельские записи либо заключение профильного специалиста — когда это требуется категорией.

Материалы связывают в единую опись, чтобы проверка не превращалась в поиск фрагментов в разных папках. Требования к такому пакету изложены на странице о доказательствах рекорда.

Где чаще всего возникает ошибка

Распространённая проблема — измерить объект до окончательной сборки или после частичного демонтажа. Не менее рискованно менять линию измерения по ходу работы, смешивать сантиметры и метры в расчётах или округлять каждый промежуточный результат. Для площади ошибкой становится включение участков, которые не относятся к заявленному объекту.

Проверка сопоставляет регламент, состояние объекта, данные прибора, протокол и визуальную фиксацию. Если хотя бы одно звено не объясняет итог, могут потребоваться уточнения или повторная процедура.

Надёжное измерение не стремится показать наибольшую цифру: оно позволяет независимо повторить путь к той цифре, которая действительно получена.

Измерение нужно согласовать до создания объекта

Для рекордной попытки важен не только масштаб, но и заранее определённый способ доказать масштаб. Если контур, метод и пакет фиксации уже готовы, следующий шаг — подать заявку на рекорд до основной попытки и согласовать требования выбранной номинации.
